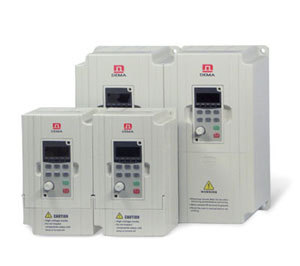

D5M-2.2/3.7/5.5S2-1A D5M-3.7/5.5/7.5T4-1A 德玛D5M紧凑型变频器体积小巧，结构紧凑； 可16kHz静音运行； 操作面板附频率调节旋钮，配备标准RS485通讯接口； 内置能耗制动晶体管； PID闭环控制； 简易PLC功能；

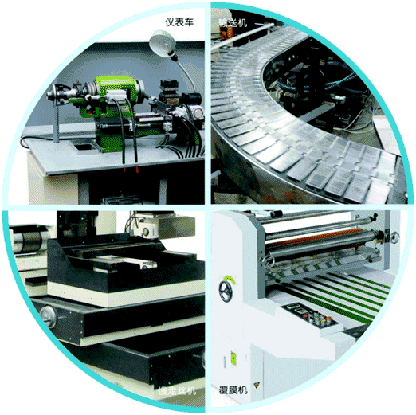

主要应用行业


D5M紧凑型变频器适用于各类风机水泵设备，输送机与搬运机械，木工机械，各种机床和加工设备，
如：慢走丝机，仪表车，异型材挤注机，覆膜机，造纸和纺织机械等。


变频器存储及安装注意事项

安装

• 环境温度-5℃～40℃，避免高温多湿，湿度小于90％（不结露）。
• 防止电磁干扰，远离干扰源。
• 防止水滴，蒸汽，粉尘，棉絮，金属细粉的侵入，防止油，盐，及腐蚀性气体的侵入。
• 禁止安装在含有易燃性，爆炸性气体、液体和固体环境。
• 输出侧请勿安装空开、接触器及有关电容或压敏电阻等器件，否则会造成变频器故障，跳保护或元器件损坏。
• 变频器须使用独立电源，避免与电焊机等共用同一电源，否则会引起变频器保护或损坏。
• 为了冷却及维护方便，须将变频器垂直安装，周围留有足够的空间，保证空气流通顺畅。
• 安装壁面应使用铁板等不燃性材料，须避免振动而引起变频器损坏。
• 多台变频器安装于同一柜子里，采用上下安装时，注意间距的同时，须在中间加导流隔板。

• 储存环境温度-20℃到+65℃范围内；
• 储存环境相对湿度在0%到95%范围内（无结露）无尘垢，干燥的位置；
• 储存环境中不含腐蚀性气、液体，最好放置在架子上，并适当包装存放；
• 变频器长时间存放会导致电解电容劣化，如需长期存放，须保证在1年内通电一次，通电时间至少5小时以上，
  输入时电压必须用调压器缓
• 缓升高至额定电压值。

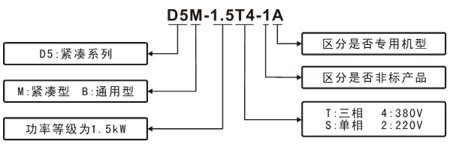

  型号说明







  标准规格一览表

  型     号	输 入 电 压	功率 (KW)	驱动器容量 (KVA)	输出电流 (A)	适 用电 机 (KW)	外形尺寸 （W*H*Dmm）
  D5M-0.4S2-1A	单相220V 50Hz	0.4	1.0	2.5	0.4	89*149*110mm
  D5M-0.75S2-1A	单相220V 50Hz	0.75	2.0	5.0	0.75	89*149*110mm
  D5M-1.5S2-1A	单相220V 50Hz	1.5	2.8	7.0	1.5	89*149*110mm
  D5M-2.2S2-1A	单相220V 50Hz	2.2	4.4	11	2.2	155*250*150mm
  D5M-3.7S2-1A	单相220V 50Hz	3.7	6.8	17	3.7	155*250*150mm
  D5M-5.5S2-1A	单相220V 50Hz	5.5	10	25	5.5	155*250*150mm
  D5M-0.75T4-1A	三相380V 50Hz	0.75	2.2	2.7	0.75	89*149*110mm
  D5M-1.5T4-1A	三相380V 50Hz	1.5	3.2	4.0	1.5	89*149*110mm
  D5M-2.2T4-1A	三相380V 50Hz	2.2	4.0	5.0	2.2	89*149*110mm
  D5M-3.7T4-1A	三相380V 50Hz	3.7	6.8	8.5	3.7	155*250*150mm
  D5M-5.5T4-1A	三相380V 50Hz	5.5	10	12.5	5.5	155*250*150mm
  D5M-7.5T4-1A	三相380V 50Hz	7.5	14	17.5	7.5	155*250*150mm
  D5M-11T4-1A	三相380V 50Hz	11	19	24	11	205*320*195mm
  D5M-15T4-1A	三相380V 50Hz	15	26	33	15	205*320*195mm
  D5M-18.5T4-1A	三相380V 50Hz	18.5	32	40	18.5	205*320*195mm


  通用规格



  项目名称		D5M系列
  控制方式		V/F曲线控制
  输入电源		380V电源：380±15%     220V电源：220±15%
  四位数码显示及状态指示灯		显示频率、电流、转速、电压、计数器、温度、正反转状态、故障等。
  通信控制		RS-485
  操作温度		-10～40℃
  湿  度		0～95%相对湿度（不结露）
  振  动		0.5G以下
  频率控制	范围	0.10～400.00Hz
  	精度	数字式：0.01%（-10～40℃）；模拟式：0.1% （25±10℃）
  	设定解析度	数字式：0.01Hz；模拟式：最大操作频率的1%
  	输出解析度	0.01Hz
  	键盘设定方式	可直接以  设定
  	模拟设定方式	外部电压0～5V，0～10V，4～20mA，0～20mA。
  	其它功能	频率下限 、启动频率、停车频率三个跳跃频率可分别设定
  一般控制	加减速控制	4段加减速时间（0.1～6500秒）任意选择
  	V/F曲线	可任意设定V/F曲线
  	转矩控制	可设定转矩提升，最大10.0% ，启动转矩在1.0Hz时可达150%
  	多功能输入端	6路可编程输入，实现8段速控制、程序运行、4段加减速切换、UP、DOWN机能、计数器、外部急停等功能。
  	多功能输出端	1路可编程输出；实现运转中、零速、计数器、外部异常、程序运行等指示及报警。
  	其它功能	自动稳压（AVR）、减速停止或自由停止、直流刹车、自动复位再起动、频率跟踪、PLC程序控制、横动控制、牵伸控制、自动节能运行、载波可调（最高达20KHz）等。
  保护功能	过载保护	电子电驿保护马达驱动器（恒转矩150%/1分钟，风机类120%/1分钟）。
  	FUSE保护	FUSE熔断，马达停止
  	过电压	220V级：直流电压＞390V   380V级：直流电压＞800V
  	低电压	220V级：直流电压＜200V   380V级：直流电压＜400V
  	瞬停再起动	瞬停后可以频率跟踪方式再起动
  	失速防止	加/减速运转中失速防止
  	输出端短路	电子线路保护
  	其它功能	散热片过热保护、反转限制、开机后直接起动、故障复位、参数锁定等。
